借助溫度差異性檢測電路板故障
作者:信息發布員 發布于:2013/5/7 23:42:18

一、概要

  電路板上器件的工作溫度變化,也能夠提供故障線索。很多有經驗的維修工程師常常用手摸來感知器件溫度。但這樣存在兩個問題:首先,常常很難知道好板上各元器件的正常溫度是多少,除非總是有一塊好板放在手邊進行對比;其次,人手對溫度的分辨率比較低,只能感覺到較大的溫度差異。【匯能測試儀】的溫度測試功能正是從這兩個方面進行改進,大大提高了溫度測試用于電路板故障檢測的實用性。

  溫度測試是非接觸式測試,不受器件封裝、規模、類型的限制,更適用于高集成度器件組成的電路板,與【匯能測試儀】的其它測試功能相配合,應該能幫助使用者更快、更好地解決維修測試問題。

  如果你已經是【匯能測試儀】的用戶,只要向我公司聯系升級測試系統軟件、購買紅外測溫儀即可。

二、使用過程

  測溫功能分兩個子功能:學習子功能,比較子功能。在學習子功能中,把好板的器件溫度采集下來,存放在微機中;在比較子功能中,把好板的器件溫度與壞板的相應器件的溫度進行比較

  1.學習好板的器件溫度

  首先拍一張電路板的數碼照片,將照片文件拷貝到微機上;

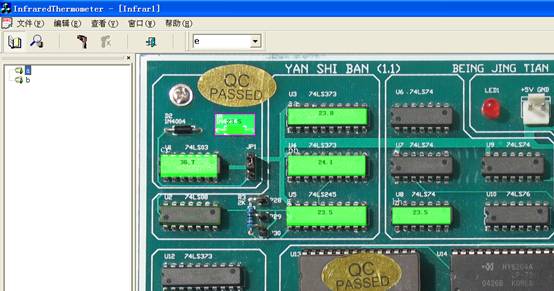

  進入測溫功能后,在學習子功能中,建立一個學習文件,然后把電路板的圖像文件與學習文件關聯起來。一個學習文件關聯一塊電路板。參見下圖:

  左欄中有兩個學習文件,“a”文件和“b”文件。圖中顯示選中了“a”文件,右邊是與“a”文件關聯的電路板的圖像;

  在器件上定義一個與器件同樣大小的矩形,用鼠標雙擊該矩形后,軟件將連續不斷的從測溫儀上取回溫度數據,并顯示在矩形內;在矩形外單擊鼠標停止采集,保留最后一次采集到的數據,完成對一個器件的溫度學習。然后以同樣的方法采集下一個器件。上圖中學習了6個器件的溫度,都自動存放到了學習文件中。

  為了得到被測器件的準確溫度,首先要給電路板加工作電源一段時間,等到熱穩定后再采集溫度。另外,注意測溫儀的紅色光點要對準被測器件中間點。

  2.與壞板進行器件溫度比較

  進入測溫功能的比較子功能,選中需要的學習文件,比如還是上文的“a”文件,上面的圖像又被顯示出來;

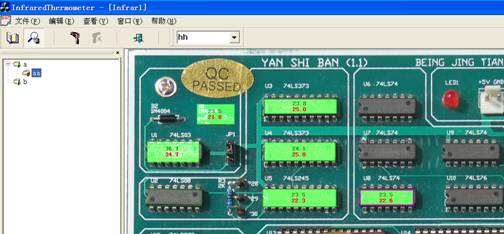

  給故障板施加工作電源至熱穩定后,鼠標雙擊代表某個器件,并學習了溫度的矩形內,測試軟件就連續不斷地從測溫儀上采集回來溫度數據,顯示在學習溫度的下面;矩形外單擊停止采集,保留顯示最后一次采集到的溫度數據。參見下圖:

  對當前故障板的溫度數據存放在“aa”文件中;測試下一塊板時,可以再建立一個文件來保存它的測試數據。
